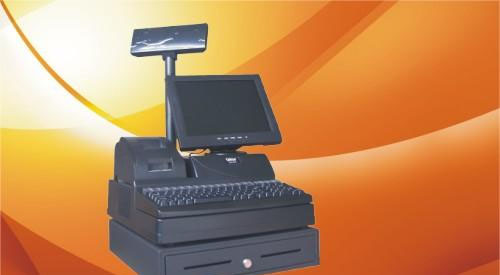

| 收款机液晶驱动板连接知识 |
| 发布日期：2018/5/22 浏览次数：2434 [返回上一页] |
|
|
液晶通用板一般使用7P或9P按键板插针，原装板的因为设计不同也多为7针，8针或9针，10针等。对于通用板，一般可以参考产品规格书知道每个针脚的功能定义。
而品牌机自带的驱动板因为没有产品规格书，可以参考原来的连接方法或用下面的方法来判断针脚功能定义。
1、首先使用万用表的通断档，一端接驱动板的地(如螺丝孔，电解电容的负极)，一端逐一测试各针脚，电阻为零就是开关板的接地端。
2、然后给驱动板加电，对其他针脚进行逐一对地短接，如果某一根针对地短接后，显示器加电工作，则这根针脚就是POWER。
3、接下来可以把开关板的接地，POWER连接好，其他针脚也插上，加电开机。观察指示灯不是不亮，同时接上信号线，按下其他按键，同时观察按下按键后OSD菜单的功能变化，记下对应功能。
4、按第三步测试得出的功能对应实际功能把开关按键板连接好。
5、正常情况下，指示灯的两根针电压在2.5-3.0V，而其他针脚电压为3.3(或5V)，具体是3.3还是5V主要决定于MCU的工作电压。MCU工作在3.3V时，其针脚电压就在3.3V左右。
|
|
|
|
